结构组成

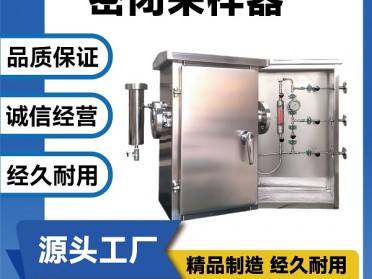

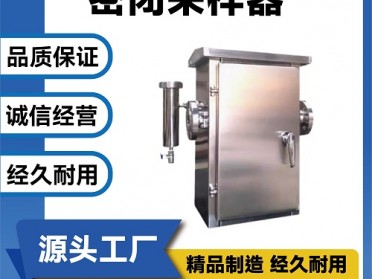

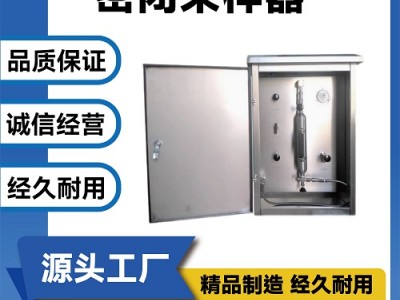

一般由箱体、阀门管件、采样钢瓶或密闭式耐压取样瓶、法兰、压力表、增压系统、冷却系统、伴热系统等部件组成。
工作原理
• 密封设计：通常具有一个或多个密封阀门或密封接口，采用全封闭设计，设备的外壳、阀门、连接件等均采用高强度、耐腐蚀的材料制成，确保在取样过程中，样品容器或管道与外界环境完全隔离。
• 采样操作：操作员通过操作取样器上的阀门或接口，使取样器与待取样的介质相连通，通过取样器上的取样口或取样管将样品从工艺管道或容器中抽取到取样器内部。
• 压力控制：对于某些需要在特定压力或真空条件下取样的应用，可能配备有压力控制装置，在内部形成一定的负压或正压环境，防止样品泄漏或受到污染。
操作步骤
以BG型密闭取样器采样煤气为例：
1. 取样前，确保各阀门处于关闭状态，装上采样钢瓶。
2. 依次打开介质的进口阀、出口阀以及钢瓶两端针阀，令样品循环两分钟。
3. 循环完毕后，关闭出口阀。
4. 待压力表读数稳定后，依次关闭钢瓶两端的针阀及介质的进口阀。
5. 打开泄压阀及出口阀，待系统压力降至正常压力后，按下快插接头，取下钢瓶。
6. 关闭泄压阀、出口阀，取样完毕。
应用场景
• 石油化工行业：用于采集原油、成品油、天然气液体、酸性气、硫化氢、氨气、液氨等有毒、有害、易燃、易爆介质。
• 制药行业：用于采集药品生产过程中的原料、中间产品和成品样品，避免样品受到外界微生物的污染。
